Lagernummer: HSS-TIN _ 285 - 286 / HSSE _ 292 - 294
Maschinengewindebohrer Sackloch
Diese Grundlochgewindebohrer bringen die Späne nach oben raus, damit kann in Sacklöcher ein Gewinde geschnitten werden.Die Toleranz beträgt ISO2/6H.
HSS-TIN
Für Stähle (bis 1000 N/mm²), Guss und NichteisenmetalleHSSE
Für Stähle und VA, sehr universeller Gewindebohrer mit guter StandzeitAusführung:
DIN 371: Mit Spitze (M3 - M6) und dickem Schaft (M3 - M10)
DIN 376: Ohne Spitze (M8 - M30) und dünnerem Schaft als Gewinde (M12 - M30)
Schnittgeschwindigkeit (VC m/min) für Werkstoffgruppe (HSS-TIN):
Schnittgeschwindigkeit (VC m/min) für Werkstoffgruppe (HSSE):

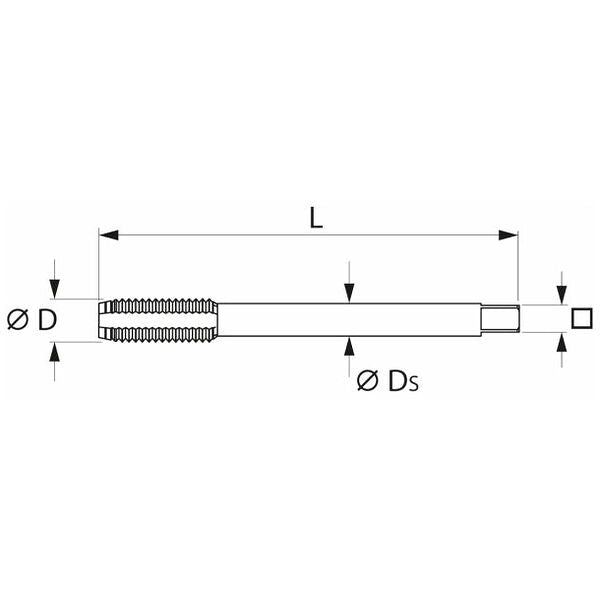

Abmaße:
|
Schneiden-Ø Dc
|
Gesamtlänge L
|
Schaft-Ø Ds
|
|
M3 (HSSE) |
57 mm |
Ø 3,5 mm |
|
M4 (HSSE) |
66 mm |
Ø 4,5 mm |
|
M5 (HSSE) |
75 mm |
Ø 6 mm |
|
M6 (HSSE) |
85 mm |
Ø 6 mm |
|
M8 (HSSE) |
89 mm |
Ø 8 mm |
|
M10 (HSSE) |
98 mm |
Ø 10 mm |
|
M12 (HSSE) |
110 mm |
Ø 9 mm |
|
M14 (HSSE) |
110 mm |
Ø 11 mm |
|
M16 (HSSE) |
110 mm |
Ø 12 mm |
|
M18 (HSSE) |
125 mm |
Ø 14 mm |
|
M20 (HSSE) |
112 mm |
Ø 14 mm |
|
M22 (HSSE) |
140 mm |
Ø 18 mm |
|
M24 (HSSE) |
160 mm |
Ø 18 mm |
|
M27 (HSSE) |
160 mm |
Ø 20 mm |
|
M30 (HSSE) |
180 mm |
Ø 22 mm |
|
M3 (HSS-TIN) |
48 mm |
Ø 3,2 mm |
|
M4 (HSS-TIN) |
55 mm |
Ø 4 mm |
|
M5 (HSS-TIN) |
63 mm |
Ø 5 mm |
|
M6 (HSS-TIN) |
70 mm |
Ø 6,3 mm |
|
M8 (HSS-TIN) |
70 mm |
Ø 6,3 mm |
|
M10 (HSS-TIN) |
80 mm |
Ø 10 mm |
|
M12 (HSS-TIN) |
88 mm |
Ø 9 mm |
|
M14 (HSS-TIN) |
95 mm |
Ø 11 mm |
|
M16 (HSS-TIN) |
101 mm |
Ø 12,5 mm |
|
M18 (HSS-TIN) |
110 mm |
Ø 14 mm |
|
M20 (HSS-TIN) |
110 mm |
Ø 14 mm |
