am-zerspanungstechnik | SKU: 130521_0001

VHM Schaftfräser kurz VHM-Fräser TiAlN HPC

Q: Welche Drehzahl und welchen Vorschub brauche ich für diesen Fräser?

Das hängt vom Werkstoff und vom Durchmesser ab. Im Bereich Schnittdaten wählen Sie Werkstoff und Fräser-Ø aus – der Rechner ermittelt Drehzahl und Vorschub automatisch. Beispiel Stahl bis 1.000 N/mm² mit Ø 10 mm: rund 2.860 U/min. Die Werte sind Richtwerte und müssen an Maschine und Aufspannung angepasst werden.

Q: Für welche Werkstoffe ist der Fräser geeignet?

Hauptanwendung sind Stahl bis 1.400 N/mm², rostfreier Stahl (VA) und Gusseisen. Aluminium, Kupfer und Kunststoffe sind bedingt möglich. Für Titan und gehärteten Stahl ist dieser Fräser nicht vorgesehen.

Q: Warum ist eine kurze Schneide von Vorteil?

Die kurze Schneidenlänge macht den Fräser besonders stabil: weniger Auslenkung, weniger Vibrationen und dadurch längere Standzeit und bessere Oberflächen – ideal für hohe Zerspanungsleistung (HPC) bei Schnitttiefen bis 1 × D.

Q: Was bedeuten ae und ap?

ae ist die seitliche Eingriffsbreite (radial), ap die Schnitttiefe (axial) – jeweils als Vielfaches des Durchmessers D. Für diesen Fräser beim Besäumen: ae bis 0,3 × D und ap bis 1 × D, also bei Ø 10 mm ae = 3 mm und ap = 10 mm.

€10,99

inkl. MwSt.

Fräser-Durchmesser (mm)

Abholung bei Wendling 2 verfügbar

Gewöhnlich fertig in 24 Stunden

Garantie & Qualität

Wir garantieren unseren Kunden höchste Qualität und Langlebigkeit.

Unsere Sicherheitshinweise.

Versand

Der Versand erfolgt je nach Kundenstandort nach 1-2 Werktagen.
Bestellungen ab 130€ erhalten eine Sendungsverfolgung.

Beschreibung

Lagernummer: 261

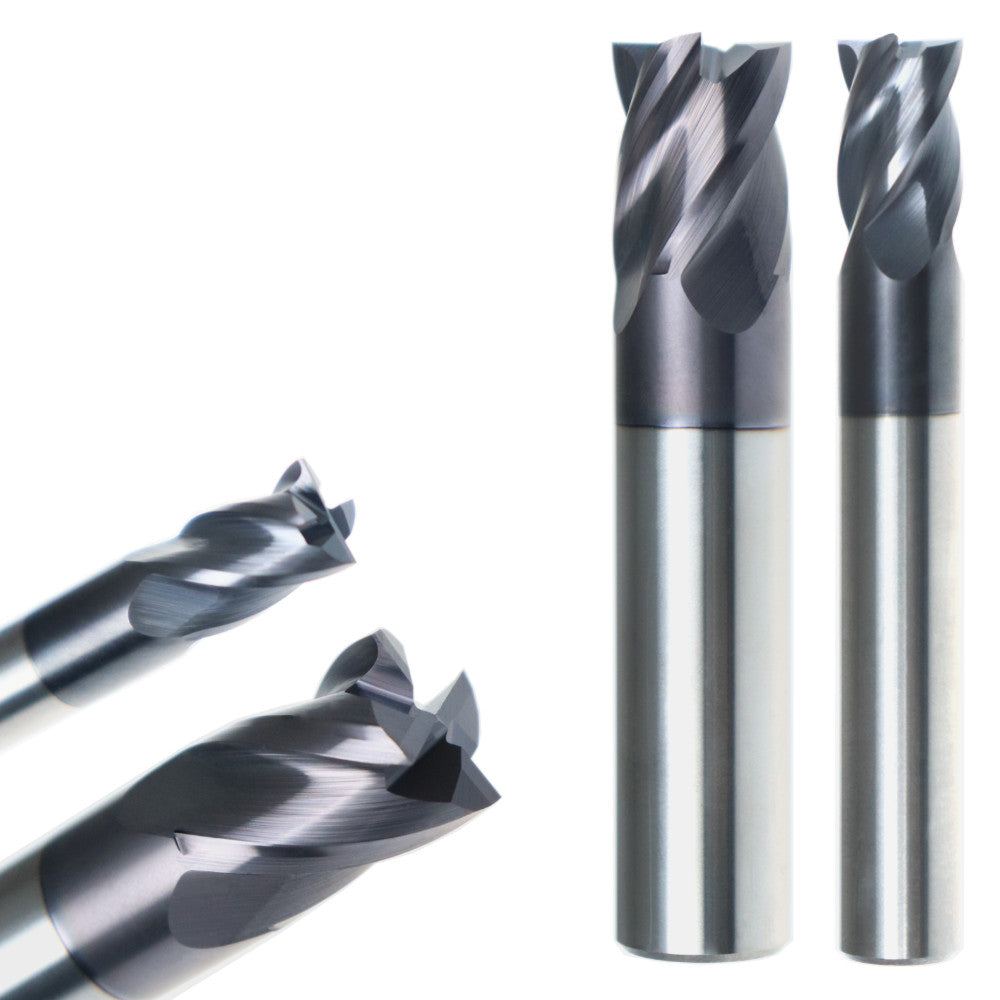

VHM Schaftfräser kurz VHM-Fräser TiAlN HPC

VHM-Fräser mit kurzer Schneide für stabile Schnittbedingungen
haben längere Standzeit, da sie durch die kurzen Schneiden stabiler sind
vibrationsarm, mit hoher Laufruhe
ohne Eckenradius (scharfkantig)
große Spanräume für starke Zerspanungsleistung

geeignet für:

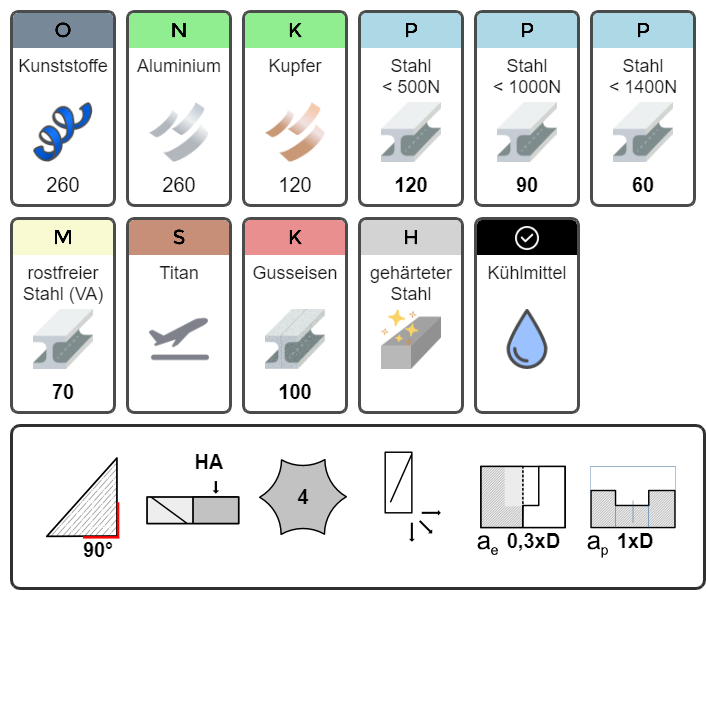

VHM Fräser - Schaftfräser Anwendertabelle

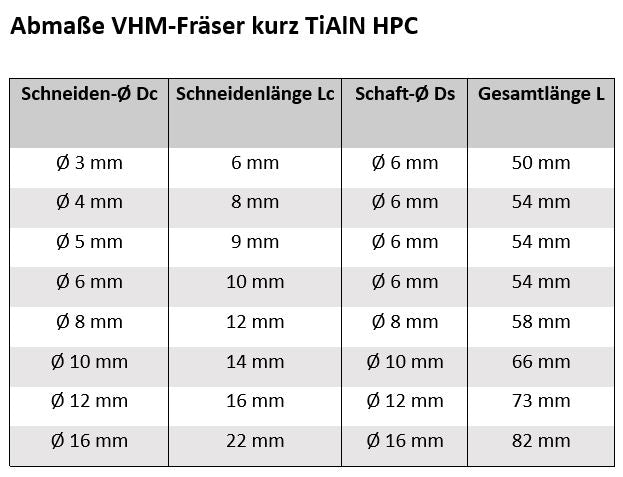

Abmaße:

Schneiden-Ø Dc	Schneidenlänge Lc	Schaft-Ø Ds	Gesamtlänge L
Ø 3 mm	6 mm	Ø 6 mm	50 mm
Ø 4 mm	8 mm	Ø 6 mm	54 mm
Ø 5 mm	9 mm	Ø 6 mm	54 mm
Ø 6 mm	10 mm	Ø 6 mm	54 mm
Ø 8 mm	12 mm	Ø 8 mm	58 mm
Ø 10 mm	14 mm	Ø 10 mm	66 mm
Ø 12 mm	16 mm	Ø 12 mm	73 mm
Ø 16 mm	22 mm	Ø 16 mm	82 mm

Eigenschaften

90° scharfkantigEckenform

HA (DIN 6535)Schaftform

4Schneidenzahl

JaZentrumsschneidend

0,3 × DArbeitseingriff ae

1 × DSchnitttiefe ap

VHMTiAlN-beschichtetSchneidstoff

Kühlmittel empfohlenKühlung

Kurze Schneide für stabile Schnittbedingungen und lange Standzeit – vibrationsarm, hohe Laufruhe, große Spanräume für starke Zerspanungsleistung.

Schnittdatenrechner Fräser kurz

Richtwerte für VHM-Fräser mit 4 Schneiden · Drehzahl und Vorschub für Ihren Werkstoff berechnen

Werkstoff

Fräser (Ø × Schneidenlänge / Gesamtlänge)

Wird automatisch aus der gewählten Variante übernommen.

Max. Spindeldrehzahl Ihrer Maschine (optional)

Drehzahl n

–U/min

Vorschub v_f

–mm/min

Schnittgeschw. v_c

–m/min

Zahnvorschub f_z

–mm

Schnitttiefe a_p: – Eingriffsbreite a_e: – Schneiden z: 4 Schneidenlänge: –

n = v_c × 1000 / (π × d) · v_f = n × f_z × z

Schnittdaten VHM Schaftfräser kurz VHM-Fräser TiAlN HPC: Schnittgeschwindigkeit vc und Zahnvorschub fz je Werkstoff und Fräserdurchmesser (Standardlänge)
Werkstoff	v_c m/min	Ø 3	Ø 4	Ø 5	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16
P Stahl, unlegiert / Baustahl< 500 N/mm² · S235, C15	120	0,015	0,02	0,025	0,03	0,04	0,05	0,06	0,075
P Stahl, legiert / Vergütungsstahl< 1000 N/mm² · C45, 42CrMo4	90	0,012	0,016	0,02	0,024	0,032	0,04	0,048	0,06
P Stahl, hochfest / Werkzeugstahl< 1400 N/mm² · 1.2312, 1.2379 (weich)	60	0,009	0,012	0,015	0,018	0,024	0,03	0,036	0,045
M Rostfreier Stahl (VA)1.4301, 1.4571	70	0,01	0,013	0,016	0,02	0,026	0,032	0,038	0,048
K GusseisenGG25, GGG40	100	0,015	0,02	0,025	0,03	0,04	0,05	0,06	0,075
N AluminiumbedingtAlMg3, AlMgSi1	260	0,02	0,027	0,033	0,04	0,053	0,065	0,078	0,1
N KupferbedingtCu-ETP, CuZn39Pb3	120	0,015	0,02	0,025	0,03	0,04	0,05	0,06	0,075
O KunststoffebedingtPOM, PA, PE	260	0,02	0,027	0,033	0,04	0,053	0,065	0,078	0,1

Werte in der Tabelle: Zahnvorschub f_z in mm je Schneide für die gewählte Bearbeitungsart und Standardlänge. Zeile anklicken, um den Werkstoff im Rechner zu übernehmen.
Beispieldaten, welche je nach Werkstoff, Aufspannung, Maschine etc. abweichen können.

Abmessungen

Schneiden-ØDc	SchneidenlängeLc	Schaft-ØDs	GesamtlängeL
Ø 3 mm	6 mm	Ø 6 mm	50 mm
Ø 4 mm	8 mm	Ø 6 mm	54 mm
Ø 5 mm	9 mm	Ø 6 mm	54 mm
Ø 6 mm	10 mm	Ø 6 mm	54 mm
Ø 8 mm	12 mm	Ø 8 mm	58 mm
Ø 10 mm	14 mm	Ø 10 mm	66 mm
Ø 12 mm	16 mm	Ø 12 mm	73 mm
Ø 16 mm	22 mm	Ø 16 mm	82 mm

Häufige Fragen

Welche Drehzahl und welchen Vorschub brauche ich für diesen Fräser?

Das hängt vom Werkstoff und vom Durchmesser ab. Im Bereich Schnittdaten wählen Sie Werkstoff und Fräser-Ø aus – der Rechner ermittelt Drehzahl und Vorschub automatisch. Beispiel Stahl bis 1.000 N/mm² mit Ø 10 mm: rund 2.860 U/min. Die Werte sind Richtwerte und müssen an Maschine und Aufspannung angepasst werden.

Für welche Werkstoffe ist der Fräser geeignet?

Hauptanwendung sind Stahl bis 1.400 N/mm², rostfreier Stahl (VA) und Gusseisen. Aluminium, Kupfer und Kunststoffe sind bedingt möglich. Für Titan und gehärteten Stahl ist dieser Fräser nicht vorgesehen.

Warum ist eine kurze Schneide von Vorteil?

Die kurze Schneidenlänge macht den Fräser besonders stabil: weniger Auslenkung, weniger Vibrationen und dadurch längere Standzeit und bessere Oberflächen – ideal für hohe Zerspanungsleistung (HPC) bei Schnitttiefen bis 1 × D.

Was bedeuten ae und ap?

ae ist die seitliche Eingriffsbreite (radial), ap die Schnitttiefe (axial) – jeweils als Vielfaches des Durchmessers D. Für diesen Fräser beim Besäumen: ae bis 0,3 × D und ap bis 1 × D, also bei Ø 10 mm ae = 3 mm und ap = 10 mm.
