VHM Schaftfräser VHM-Fräser
Beschreibung
VHM Schaftfräser VHM-Fräser TiAlN mit Freischliff
- VHM-Fräser mit freigesetzter Schneide für tiefere Bearbeitungen
- Diese Schaftfräser wurden beim Schaft nochmal freigeschliffen, um auch tiefer Fräsen zu können und trotzdem eine gute Stabilität zu haben
- vibrationsarm, mit hoher Laufruhe
- ohne Eckenradius (scharfkantig)
- große Spanräume für starke Zerspanungsleistung
Eigenschaften
Schnittdaten Fräser mit Freischliff
Richtwerte für VHM-Fräser mit 4 Schneiden · Drehzahl und Vorschub für Ihren Werkstoff berechnen
n = vc × 1000 / (π × d) · vf = n × fz × z
| Werkstoff | vc m/min | Ø 3 | Ø 4 | Ø 5 | Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 |
|---|---|---|---|---|---|---|---|---|---|
| P Stahl, unlegiert / Baustahl< 500 N/mm² | 120 | 0,015 | 0,02 | 0,025 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 |
| P Stahl, legiert / Vergütungsstahl< 1000 N/mm² | 90 | 0,012 | 0,016 | 0,02 | 0,024 | 0,032 | 0,04 | 0,048 | 0,064 |
| P Stahl, hochfest / Werkzeugstahl< 1400 N/mm² | 60 | 0,009 | 0,012 | 0,015 | 0,018 | 0,024 | 0,03 | 0,036 | 0,048 |
| M Rostfreier Stahl (VA) | 70 | 0,01 | 0,013 | 0,016 | 0,019 | 0,026 | 0,032 | 0,038 | 0,051 |
| K Gusseisen | 100 | 0,015 | 0,02 | 0,025 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 |
| N Aluminiumbedingt | 260 | 0,02 | 0,026 | 0,033 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 |
| N Kupferbedingt | 120 | 0,015 | 0,02 | 0,025 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 |
| O Kunststoffebedingt | 260 | 0,02 | 0,026 | 0,033 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 |
Werte in der Tabelle: Zahnvorschub fz in mm je Schneide für die gewählte Bearbeitungsart und Standardlänge.
Zeile anklicken, um den Werkstoff im Rechner zu übernehmen.
Beispiel Schnittdaten, diese können je nach Aufspannung, Maschine, Material etc. abweichen.

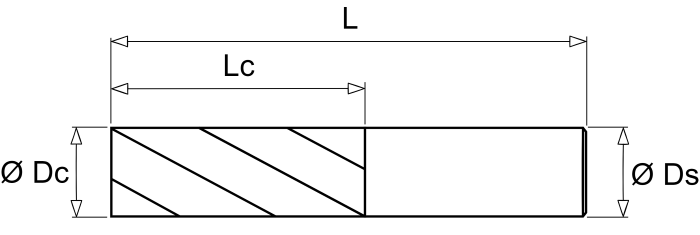

Abmessungen
| Schneiden-ØDc | SchneidenlängeLc | Freigesetzte Schneide | Schaft-ØDs | GesamtlängeL |
|---|---|---|---|---|
| Ø 3 mm | 8 mm | – | Ø 6 mm | 57 mm |
| Ø 4 mm | 11 mm | – | Ø 6 mm | 57 mm |
| Ø 5 mm | 13 mm | – | Ø 6 mm | 57 mm |
| Ø 6 mm | 10 mm | 20 mm | Ø 6 mm | 54 mm |
| Ø 6 mm | 13 mm | 20 mm | Ø 6 mm | 57 mm |
| Ø 8 mm | 12 mm | 25 mm | Ø 8 mm | 58 mm |
| Ø 8 mm | 21 mm | 25 mm | Ø 8 mm | 63 mm |
| Ø 10 mm | 14 mm | 30 mm | Ø 10 mm | 66 mm |
| Ø 10 mm | 22 mm | 30 mm | Ø 10 mm | 72 mm |
| Ø 12 mm | 16 mm | 36 mm | Ø 12 mm | 73 mm |
| Ø 12 mm | 26 mm | 36 mm | Ø 12 mm | 83 mm |
| Ø 16 mm | 22 mm | 42 mm | Ø 16 mm | 82 mm |
| Ø 16 mm | 36 mm | 42 mm | Ø 16 mm | 92 mm |
Häufige Fragen
Welche Drehzahl und welchen Vorschub kann ich als Ausgangspunkt verwenden?
Für Stahl unter 500 N/mm² nennt die Anwendertabelle vc = 120 m/min; bei Ø 10 mm ergibt n = vc × 1000 / (π × D) rund 3.820 U/min. Mit 4 Schneiden und dem vorgeschlagenen Zahnvorschub fz = 0,050 mm ergibt vf = n × fz × z rund 764 mm/min beim Besäumen. Der Zahnvorschub ist ein Richtwert aus der Berechnungsvorlage und muss mit Herstellerdaten sowie Ihren Bearbeitungsbedingungen abgeglichen werden.
Für welche Werkstoffe ist dieser Fräser geeignet?
Der VHM-Schaftfräser mit TiAlN-Beschichtung ist laut Anwendertabelle für Stahl, rostfreien Stahl und Gusseisen geeignet. Aluminium, Kupfer und Kunststoffe gehören zu den bedingt geeigneten Materialien.
Welchen Vorteil bietet der Freischliff dieses Fräsers?
Der freigeschliffene Schaftbereich schafft hinter der Schneide zusätzlichen Freiraum für tiefere Bearbeitungen. So können Sie mit einem Fräser größere Bearbeitungstiefen erreichen und zugleich die hohe Stabilität einer vergleichsweise kurzen Schneide nutzen. Die verfügbare Reichweite hängt von der gewählten Ausführung ab.
Was bedeuten ae und ap beim Fräsen?
ae bezeichnet die radiale Eingriffsbreite, also wie weit der Fräser seitlich in das Material eingreift. ap bezeichnet die axiale Schnitttiefe, also wie tief der Fräser entlang seiner Achse bei einem Bearbeitungsschritt schneidet.
